MessageSujet: batie multi usage    Mar 12 Juin 2012 - 16:43

je vous presente la construction d'un batie multi usage .
qui peut servir a y instaler une louver presse , une roue anglaise , une moulureuse , un marteaux pillon ect ect .
les materiaux de la constrution sont de la recup dans la benne au boulot Laughing
le cadre et fait avec du 80/80 en 4m/m .
pas de plans , j'ai fait ça a l'idée du moment Rolling Eyes







les carrés en 4 m/m c'est limites quand méme , du coup j'ai fait un arc boutand avec du tube .
je me suis aperçu que ce n'est pas encore assez rigide je boucherai les vide entre les tube avec de la tole de 5 m/m .







pour supporter la moulureuse j'ai fait un pied sur charniere tube qui sert aussi de bequille au batie .
apres essai c'est super stable , encore merci a hot import pour l'idée cheers



position de travail .







au repos pour le rangement Smile







le voici avec la louver press ( preter par un pote ) je vait la copier pour faire la méme avec des forme interchangeable .
sur le dessus j'ai souder des ronds de 6 pour ranger les olives de la moulureuse , il y a la lampe de bureaux pour voir ce que je fait Laughing







l'evolution sera un autre cadre articuler pour y mettre un marteaux pillon pneumatique .
des roues plus grande , celle ci sont juste .
un coffre en dessous pour ranger le matos .
mais surtout il faut que je fasse fabriquer des olives pour l'e wheels , le plan de patrick me plait bien Wink
j'ai trop envie de m'essayer a la roue anglaise , on doit faire de belle pieces avec ce trucs bounce

petit accessoire bien pratique recupérer sur une scie circulaire un guide lazer pour les louvers .



Revenir en haut Aller en bas
Patrick
moderateur
moderateur
avatar

Nombre de messages : 3782
Age : 54
Localisation : Picardie fatale...
Points : 7491
Date d'inscription : 20/10/2007

MessageSujet: Re: batie multi usage    Mar 12 Juin 2012 - 17:39

Très beau matos Mika Cool ... et merci de nous en faire profiter Wink
Je ne désespère pas de me refaire une E-Wheel avec également quelques adaptation ... un jour Embarassed
C'est pas idiot le pied articulé, en plus avec le poids de la moulureuse ça contribut à la stabilité Idea
Revenir en haut Aller en bas
BOYDSTER
Admin
avatar

Nombre de messages : 4707
Age : 40
Localisation : dans la cabine de peinture
Points : 5755
Date d'inscription : 04/06/2006

MessageSujet: Re: batie multi usage    Mar 12 Juin 2012 - 17:46

ha quand on a pas de place .... on mets tous sur le meme porte manteau lol! lol! lol!

super ton batti mika Wink

et c'est quoi cette coque en poly dans le fond scratch scratch scratch
Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: batie multi usage    Mar 12 Juin 2012 - 17:49

Laughing je dirais un 27 poly What a Face
Revenir en haut Aller en bas
mika

avatar

Nombre de messages : 1198
Age : 44
Points : 2308
Date d'inscription : 18/07/2011

MessageSujet: Re: batie multi usage    Mar 12 Juin 2012 - 17:49

c'est un patron pour mon rod lol!
Revenir en haut Aller en bas
Schoum

avatar

Nombre de messages : 600
Age : 34
Localisation : ille & vilaine
Points : 1264
Date d'inscription : 17/10/2007

MessageSujet: Re: batie multi usage    Mar 12 Juin 2012 - 21:57

belle machine! et vu tes compétences, j'ai hate de voir ce que tu va nous faire avec ca une fois terminé Wink


la presse a louvers, elle découpé et embouti, ou tu pré-decoupe?????
Revenir en haut Aller en bas
mika

avatar

Nombre de messages : 1198
Age : 44
Points : 2308
Date d'inscription : 18/07/2011

MessageSujet: Re: batie multi usage    Mer 13 Juin 2012 - 7:44

la presse a louvers et du type guillotine , ça coupe puis ça forme , c'est niquel dans du 6 et 8/10 eme
metal on peut plus mais il faut que je renforce mon batie Neutral
Revenir en haut Aller en bas
mika

avatar

Nombre de messages : 1198
Age : 44
Points : 2308
Date d'inscription : 18/07/2011

MessageSujet: Re: batie multi usage    Dim 7 Oct 2012 - 18:42

une petite evolution du batie s'impose .
c'est trop mou il ce deforme quand je fait des louvers dans du 10/10 eme .
on croit que c'est du solide du tube carrée en 5 m/m d'epais non Neutral c'est du carambar
j'ai remplie les vides de l'arc superieur avec du 4 m/m , la ça va deja mieux .
mais pas encore ça Rolling Eyes





je fait aussi mon outil de press a louvers avec une poinçonneuse de recup .
la poinçonneuse et trop grande j'ai juste besoin du sytem de guillotine tres bien foutue avec ses engrenages .
je coupe je que j'ai besoin mais je garde la chute elle peut servir a autre chose , de la tole de 250/10 pas facile pour mouluré celle la Laughing





souder sur un plat de 10 m/m puis boulonner sur le batie.

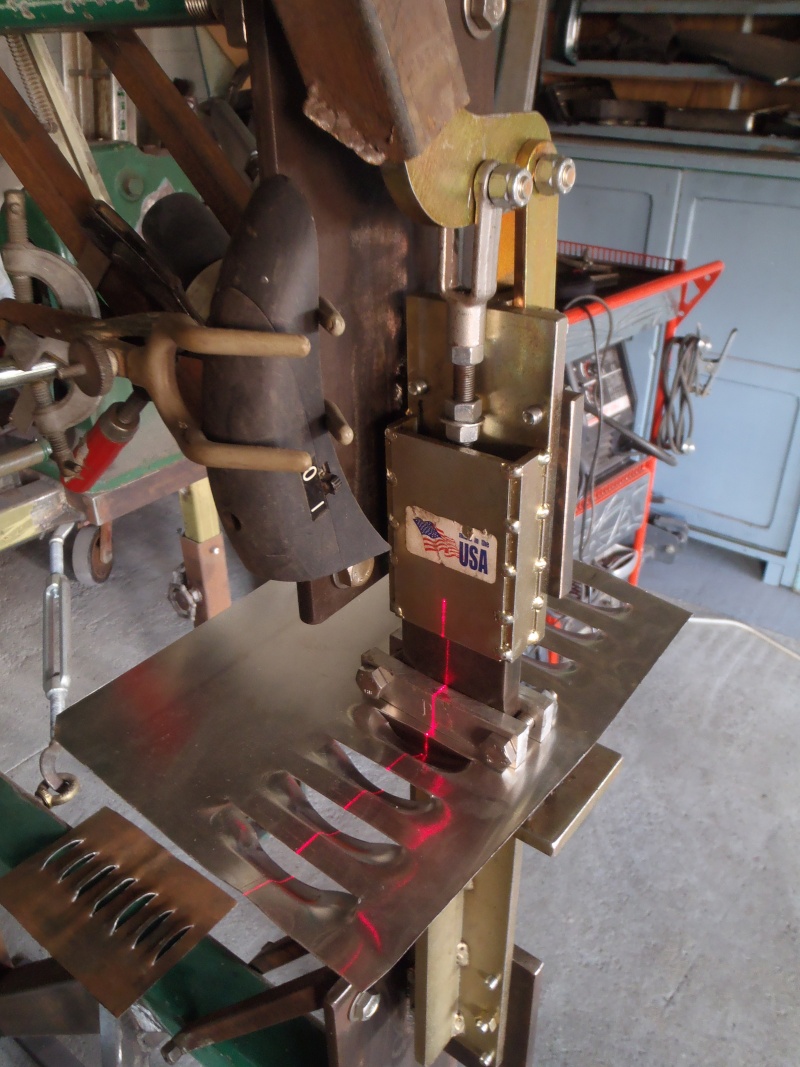

et voici l'outil de coupe et de formage des louvers .





l'outils fait office de guillotine comme ceux vendu dans le commerces
la coupe est faite avec de l'acier rapide , la matrice fixe celle du bas et souder au fils fourrée je n'avait plus de gaz Crying or Very sad
la matrice pour la forme du louver dans du fer a baudet , il n'y a aucun effort sur cette piece .
le tout est bien-sur reglable .
sur la matrice de coupe on voit une plaque en alu elle sert a presser la tole quand l'outil descend .
pour evité d'avoir un louver mal ouvert





c'est pas du plus beaux mais ça fonctionne tres bien bounce


ici on voit mieux le reglage pour different louvers .
il me reste a faire d'autre matrice mobile , celle du haut pour avoir des louvers de differente largueur .

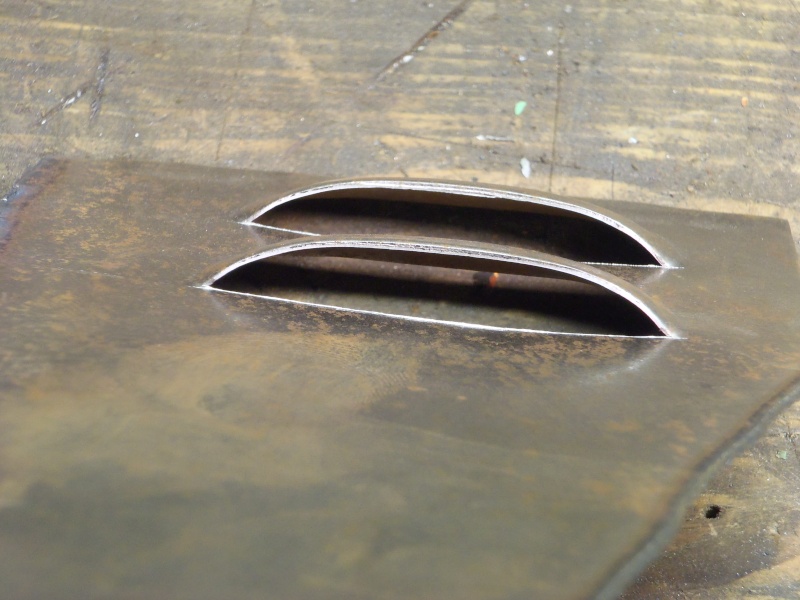

voila ce que ça donne .










encore deux trois reglage et c'est bon Twisted Evil


Revenir en haut Aller en bas
mika

avatar

Nombre de messages : 1198
Age : 44
Points : 2308
Date d'inscription : 18/07/2011

MessageSujet: Re: batie multi usage    Ven 30 Nov 2012 - 10:43

et voici le vieux de la le vieux de la vieille (merci fxb) Laughing en pleine action sur le capot de madmath .


Revenir en haut Aller en bas
bobo

avatar

Nombre de messages : 2873
Age : 45
Localisation : charente maritime
Points : 5741
Date d'inscription : 23/07/2009

MessageSujet: Re: batie multi usage    Ven 30 Nov 2012 - 11:23

On dirait que tu l'a encore vachement renforcé ton cool Batie Wink
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: batie multi usage    Ven 30 Nov 2012 - 19:09

j'ai une question...le " coupeur " ai fait comment pour l'affutage ? tu a tailler dans la masse ? tu as acheter la pièce ?
Revenir en haut Aller en bas
mika

avatar

Nombre de messages : 1198
Age : 44
Points : 2308
Date d'inscription : 18/07/2011

MessageSujet: Re: batie multi usage    Ven 30 Nov 2012 - 21:45

l'outil de coupe qui fait aussi office de matrice mal est tailler dans un vieux outil de tour en metal dur .
j'en ai fait 2 il y a un 2 " et un 3" sur le capot a math ce sont des 3 " .
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: batie multi usage    Dim 2 Déc 2012 - 10:27

merci
Revenir en haut Aller en bas
mika

avatar

Nombre de messages : 1198
Age : 44
Points : 2308
Date d'inscription : 18/07/2011

MessageSujet: Re: batie multi usage    Dim 23 Déc 2012 - 22:53

il manque des outils sur le batie Exclamation
une petite commande chez mattys pour un shrinker .
mais ça ne va pas , le levier de commande a bras c'est pas le top pour bosser on a besoin des 2 mains pour retreindre ou allonger Twisted Evil
je fait donc un support et une commande au pieds .
quelque tube de la visserie un ressort de machine a laver ... la c'est mieux Wink





une pedale qui va bien Very Happy





j'en profite pour demander a notre tourneur de me refaire un marteau pour le planishing hammer .

pour ça un grand a hot import qui a fait du super boulot





il manque encore un autre outils Rolling Eyes une E wheel .
pour l'instant j'ai deja fait la roue reste a trouvé les olives mais la c'est pas gagné , ça coute un bras ce trucs Rolling Eyes

et apres je pourrait me lancé dans la fabrication de caisse de rod , mais c'est pas gagné Neutral
j'ai jamais toucher de la roue anglaise , on verra bien ce que ça va donner ...
qui ne tente rien n'a rien scratch


comme je suis pas trop pour les outils qui rouille lol!
un peut de barbouille gris et rouge et des flancs blanc pour le finir Cool





la commande au pied du planishing hammer doit etre changer une belle pedale prendra place .
j'ai pensée a rangé les olives de la moulureuse en grappe Very Happy





ça prends de la places mais une fois replier c'est deja plus raisonnable .








j'essaierai bien du pinstriping dessus scratch avec un lettrage mika work clown


Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: batie multi usage    Lun 24 Déc 2012 - 9:03

je suis pour le pinstripping dessus !...j'adore les flancs blancs, c'est juste énorme !! et les couleurs sont bien cool... bravo....

tu vas nous pondre de la coque a la chaine maintenant !!... Twisted Evil
Revenir en haut Aller en bas
bobo

avatar

Nombre de messages : 2873
Age : 45
Localisation : charente maritime
Points : 5741
Date d'inscription : 23/07/2009

MessageSujet: Re: batie multi usage    Lun 24 Déc 2012 - 13:11

super bati fait avec beaucoup de gout très jolie
Revenir en haut Aller en bas
komette



Nombre de messages : 80
Points : 140
Date d'inscription : 27/06/2011

MessageSujet: Re: batie multi usage    Mar 25 Déc 2012 - 16:38

drunken
excellent et super propre , du beau matos !!!

et tu oses t'en servir Question Wink Wink

ceçi dit !!ça fait quand pas mal de place de gratter par rapport a la surface que cela prend sur un etabli !!!


good job
Revenir en haut Aller en bas
mika

avatar

Nombre de messages : 1198
Age : 44
Points : 2308
Date d'inscription : 18/07/2011

MessageSujet: Re: batie multi usage    Mar 25 Déc 2012 - 17:23

les poto .

oui j'ose m'en servir Rolling Eyes d'ailleur il est prévue pour lol!
et comme il est ça donne plus envie de bosser clown
Revenir en haut Aller en bas
Hemirat



Nombre de messages : 187
Points : 367
Date d'inscription : 26/11/2012

MessageSujet: Re: batie multi usage    Dim 17 Fév 2013 - 7:54

Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: batie multi usage    Dim 17 Fév 2013 - 8:09

Hemirat a écrit:
http://youtu.be/kkRIf7k402c

a voir

j'ai vu..un bâti multi usage....excellent celui ci aussi !...
Revenir en haut Aller en bas
Hemirat



Nombre de messages : 187
Points : 367
Date d'inscription : 26/11/2012

MessageSujet: Re: batie multi usage    Mar 5 Mar 2013 - 19:55

Revenir en haut Aller en bas
Hemirat



Nombre de messages : 187
Points : 367
Date d'inscription : 26/11/2012

MessageSujet: Re: batie multi usage    Mar 5 Mar 2013 - 19:56

Revenir en haut Aller en bas
Hemirat



Nombre de messages : 187
Points : 367
Date d'inscription : 26/11/2012

MessageSujet: Re: batie multi usage    Mar 5 Mar 2013 - 19:58

Revenir en haut Aller en bas
Hemirat



Nombre de messages : 187
Points : 367
Date d'inscription : 26/11/2012

MessageSujet: Re: batie multi usage    Mar 5 Mar 2013 - 20:00



voila a vous Wink
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: batie multi usage    Mar 5 Mar 2013 - 20:21

Génial excellent la pince étau..... Cool
