MessageSujet: Re: news projet   Dim 14 Nov 2010 - 13:04

une fois la traverse revenu , boris ce remet au taff pour commencer l'ar du chassis (les photos parlent d'elle m^me)

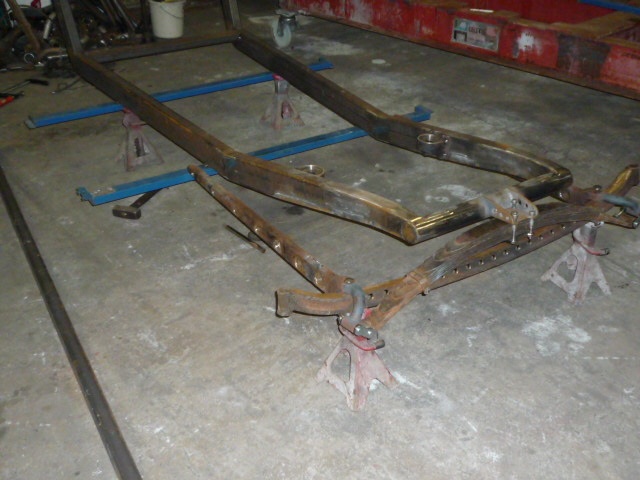

remise sur le marbre



fixation de l'av et du quick ar







une modification esthetique est alors décider pour l'avant , la traverse av sera plus visible

Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Dim 14 Nov 2010 - 21:23

Suspect bon en était ou Cool

ah oui aux embouts
donc suite a cette décision de modification vilo rejoue de la fraiseuse (c'est de toute façon sa machine préféré Laughing )
réalisation (tjrs sans photo) des embouts



on reviendra aussi plus tard sur les fusées qui ont posé leurs lots de problemes Neutral
boris commence a ce moment la découpe du plancher de la caisse (pas entièrement car il n'y a pas encore les renforts)
c'est la qu'il prend la poudre blanche lol! lol! sa gratte , hein





pour la suite des opération bobo fait des renforts provisoires pour pouvoir déplacé la caisse sans probleme vu qu'il bosse le plus souvent tout seul (voir tout le temps)

Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Dim 14 Nov 2010 - 21:41

mise en forme du chassis avec les nouvelles modifs



remise en place de divers éléments




histoire d'être sur que tout colle avant les soudure finale de la traverse av




mise en place et soudure des embouts de traverse


Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Dim 14 Nov 2010 - 21:57

énieme remontage a blanc et mise en place du moteur pour la prise de cote pour les supports moteurs





les supports moteur côté chassis sont l'oeuvre de vilo , avec un décrochement pour éviter le déplacement des silendsblocks moteur(type flat , merci d'ailleurs a patrick)



bon la suite demain soir car la j'en ai marre What a Face
Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Lun 15 Nov 2010 - 20:05

Cool bon on reprend
maintenant que les supports moteur sont faits côté chassis il faut ceux côté moteur !

la encore c'est boris qui reprend son papier crayon pour dessiner les futurs supports et les faits fabriqués par une sociétes pour avoir une découpe nickel
trop pressé Mr boris a oublié (ça ira pour cette fois) de me faire les photos de la piece brut Rolling Eyes
donc en situation Arrow





les tirants av sont modifiés pour recevoir la lame av (désolé j'ai pas la photo du montage fait par vilo)



Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Lun 15 Nov 2010 - 20:45

et a ce stade c'est la commande obligé chez speedway pour faire avancer un peu (avec tous les frais qui vont avec pale )



livraison ensuite express chez boris , histoire de finir ce train av (car il faudra faire une autre commande au staunis car j'ai pas tout commander d'un coup Rolling Eyes )bref
bobo remonte les jumelles et remet en place le train av




le moteur



la caisse



puis reprend les cotes et les angles anfin de déterminé l'endroi exacte ou les fixations doivent être

Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Mar 16 Nov 2010 - 20:21

Rolling Eyes bon alors on va essayer de finir cette partie What a Face

donc apres redémontage complet pour faire des p'tits troues avec la scie cloche tout juste acheter lol!



on remarquera aussi des p'tits troues plus gros qui serviront a divers passages(elec, durites , etc... merci de la precision boris)



mise en place des inserts fait par vilo



soudure , meulage et mise en place (extracteur compris)



et comme il était pas tard lol! remontage du train av



et du moteur



voila ou en est le chantier pour le moment (en gros)
merçi messieurs de votre attention clown
Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Ven 19 Nov 2010 - 18:33

cheers Mr vilo m'a envoyé le montage qu'il a fait pour modifier les fixations des tirants av
donc dans un premier temps suite au prise de côte sur l'essieu et le chassis pour les écartements



ensuite il a préparé une pieces qui sert de marbre (le troue sert de repère pour que la fixation soit dans la bonne position, ce travail de fou affraid )



vous remarquerez qu'il y a divers points de fixations pour que ça ne bouge pas pendant la chauffe , vue de dessus



deux gros chalumeaux seront necessaires pour faire monter a bonne temperature ces vieilles ferrailles What a Face pour arriver a ce résultat(la pige est dans le trou)





voila l'oeuvre d'art Cool Cool
Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Jeu 25 Nov 2010 - 18:33

Rolling Eyes monsieur le tourneur (vilo) n'était pas entierement satisfait des supports moteurs (vu qu'il les avait pas fait lui même lol! )

donc il c'est remis sur ça machine préférée cheers et m'a dit que Mr BASS n'avait qu'a bien ce tenir (humour bien sur)







je vous laisses juger Cool Cool
Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Jeu 9 Déc 2010 - 20:56

une p'tite piece en plus , la pédale de frein avec maitre cylindre bien sur What a Face
tu as vu boris ni vu ni connu






Rolling Eyes par contre je vais me faire jetter par vilo , j'ai pas commander la boulonnerie No pale
@+tchao
Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Mer 22 Déc 2010 - 19:50

nouveaux supports moteurs en place (sans les boulons définitifs Embarassed )



Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Sam 29 Jan 2011 - 10:31



reçu ce matin Exclamation pourtant commandé hier lol! lol! hein bobo What a Face
Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Sam 29 Jan 2011 - 20:15

bon apres cette récréation on passe au renfort int Twisted Evil

mise en plece de la pédale de frein (pour voir l'encombrement) puis mise en place des gabarits



présentation du premier morceau





découpe sur la traverse ar dont je vous expliquerais la fonction plus tard

Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Sam 29 Jan 2011 - 20:27

Présentation de tous les éléments qui vont rentrer en action dans cette partie et réalisation de sa petite soeur (la traverse bien sur)



entre temps mr vilo avait fait quelque insert necessaire a la suite du projet



apres on passe a une suite de modification des traversaires , les tphotos parlent d'elles même sur le travail accompli par boris





Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Sam 29 Jan 2011 - 20:45

Rolling Eyes arrivée des boulons (ils s'appellent "désirés")commander spécialement





Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Sam 29 Jan 2011 - 21:01

du fait du relavage de l'avant du chassis il faut conpensés la différence de hauteur , donc on coupe ,décale , resoude et renforce









Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Sam 29 Jan 2011 - 21:21

on passe a la partie ar avec les inserts préparés par vilo pour fixer les anciennes lames du projet de patrick ( comme dirait certain , rien ne se perd , tout ce transforme Laughing )
donc petit marbre pour souder les inserts a la même place





tracage percage et mise en place des inserts sur la traverse ar





vérification des emplacements avant soudure définitive (en fait boris adore faire du montage -démontage mais faut pas le dire lol! )





Tadam cheers



Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Sam 29 Jan 2011 - 22:00

mise en place des renforts ar





vue général des traverses



Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Sam 29 Jan 2011 - 22:08

on passe a la "pédale" Laughing p'tit renfort int et tracage-percage du longeron





insert et soudure de la plaque de renfort







mise en place de celle ci



Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Sam 29 Jan 2011 - 23:00

Comme vous avez pu le constater les traverses ne sont pas soudé au chassis car elles vont encore subir pas mal de modification
pour commencer , et en cas de probleme sur la pédale de frein il faut avoir la possibilitée de pouvoir la démonter ( on sait jamais Neutral ) donc il replace la traverse



percage et modifiication







soudage meulage










Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Sam 29 Jan 2011 - 23:17

on passe au support de boite , voila la premiere photo que m'a envoyé boris Suspect



ça ce voit , non Question franchement moi j'avais pas compris No
allez je mets la suite lol!





mise en kit , et fabrication des extrémités



présentation du dit kit et pointage



voila la piece







Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Sam 29 Jan 2011 - 23:29

mise en condition de celle ci pour le reperrage et percage des traverses







on redemonte le tout pour la mise en oeuvre la la perceuse a colonne





soudure des inserts




la voila en place








Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Sam 29 Jan 2011 - 23:49

remontage de la coque et mise en place du frein a main (désolé j'ai pas de photo de l'autre côté Neutral ou il m'en a pas envoyé Laughing )





et comme on est jamais sur que ça ne bouge pas un renfort de plus par traverse est fait ( il rester en fait un peu de tube alors faut pas gâcher geek , je déconne lol! =





mise en place de facon symétrique sur la baignoire What a Face





remise en place sur le chassis avant la soudure définitive



voila ce qu'on apelle un X menber





Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Dim 30 Jan 2011 - 21:32

allez on passe a la partie critique , la soudure du X sur le chassis (tout frais d'hier quand même Laughing )

d'abord boris prépare certaines encoches sur le bout des traverses ar ppour faire un arrondie de finition





puis c'est la mise en place sur le marbre pour un bridage en regle avec une equerre pour vérifier que tout est en ordre







vérification des diagonales



mise en pression a certain endroie pour obtenir les côtes voulus





puis on passe a la soudure







voila apres 5h de mise en oeuvre et de soudure , je laisserais Boris vous annoncais la suite Wink




Revenir en haut Aller en bas
stephane-rod

avatar

Nombre de messages : 3077
Age : 43
Points : 5751
Date d'inscription : 02/07/2007

MessageSujet: Re: news projet   Dim 13 Fév 2011 - 18:45

donc apres le verdict tout a été remis en ordre !!!! 3mm c'était pas la cata non plus lol!
donc on passe a la suite
je dis a boris de laisser les soudures je les meulerais , oui oui , voila le résultat



il en fait qu'a sa tête de pig des fois que je le ferais mal lol! lol!

petits renforts ar



mise en place



Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: news projet

Revenir en haut Aller en bas

news projet
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» news projet
» news projet by switzerlend TE 71 forever................
» news projet : juvaquatre kustom ou rod
» Golf 2 moteur 90cv news projet
» voici mon nouveau projet golf 2 vr6 (des news page 3)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: PROJETS DES MEMBRES :: évolution des projets-
Sauter vers:
